L’objectif de ce support est de vous faire découvrir la gravure de CD afin de pratiquer les tâches de base avec un graveur. Je n’ai pas la prétention d’être un parfait connaisseur de la technologie de gravure, mais mon expérience de plusieurs années sur plusieurs graveurs et logiciels différents, me permet de faire cet outil de formation.

Le logiciel de gravure choisi est Nero de Ahead. Il est très souvent fourni avec le graveur, mais existe aussi en version complète limitée dans le temps sur le site Web http://www.ahead.de.

Mais avant un petit peu de théorie sur les CD/CDR/CRW est indispensable pour bien comprendre la gravure de CD.

q Les formats de CD

Source Internet http://www.api.com.tw

1. Le format CD-R (CompactDisc-Recordable)

Un disque CD-R est enregistrable qu’une seule fois. Sa capacité est d’environ 74 min en mode audio ou 650 Mo en mode données comme les CD pressés.

Les CD-R sont compatibles avec la majorité de lecteurs de CD-ROM.

2. Le format CD-RW (CompactDisc-ReWritable)

Un disque CD-RW associe l’écriture et l’effacement. Un CD-RW est conçu pour plusieurs écritures-récritures (1000 fois environ). Sa capacité est identique à celle d’un CD-R 74min.

Le CD-RW supporte aussi bien les données (DATA) que de l’audio. L’effacement du CD-RW permet de réinscrire des données sur celui-ci.

Les CD-RW sont compatibles uniquement avec les lecteurs de CD-ROM Multiread (cas des derniers lecteurs).

3. Différences entre le CD pressé, le CD-R et le CD-RW

3.a CD Pressé

Sur le CD pressé, les données sont identifiées par des creux et des bosses (haute et basse réflexion). La diode laser du lecteur de CD-ROM peut identifier des différences et reconnaître le signal.

3.b CD-R

Sur le CD-R une trace physique sous forme de « pré-cannelure » (couche photosensible Organique) est utilisée lors de l’enregistrement des données. Un faisceau laser de haute puissance change les propriétés de réflexion de cette couche afin d’établir les creux et bosses. Ces derniers seront lus par la diode laser du lecteur de CD-ROM.

3.c CD-RW

Le CD-RW est constitué d’une couche polycristalline qui peut changer d’état entre Cristallin et Amorphe. Chaque état possède des propriétés réflectives différentes. Le changement d’état est contrôlé par la diode laser (réaction thermique). Cette technologie est aussi appelée « changement de phase ».

Cependant le pourcentage de réflectivité n’est qu’autour de 15-25%, soit un tiers de celui du CD pressé ou du CD-R. Le lecteur CD doit posséder une diode laser plus sensible que la normale. Les CD-RW ne sont donc pas lus par les lecteurs standards. Seuls les lecteurs CD dit « MultiRead » sont capables de lire les CD-RW.

Philips, le créateur de la solution de stockage de disque compact, a plus détaillé l'explication, tant sur le format de disque que sur les médias. Visitez Philips le Stockage Optique pour plus d'informations (http://www.km.philips.com/osc/index.html).

4. Pourquoi utiliser un CD-R ou CD-RW ?

Avec des dizaines de million de lecteurs CD-ROM utilisés, la réponse est évidente : la « Compatibilité ». Bien qu'il y ait des solutions de stockage alternatives sur le marché, pour des données essentielles transportables et partageables, le CD-R ou CD-RW est la solution idéale.

5. Quels sont les standards de CD disponibles dans l'industrie ?

A part le « Red Book Compact Disc Digital Audio », il y a, actuellement, d’autres normes de CD disponibles dans l'industrie :

Format	Application	Variety
Red Book	Audio CDs	None
Yellow Book	Data CDs	Mode 1 - original data format
Yellow Book	Data CDs	Mode 2 - further categorized into two forms: Form 1 and Form 2
Green Book	CD-i (Interactive CD)	None
Orange Book	Physical format for Recordable CDs	Part I : CD-MO (Magneto-Optical)
		Part II : CD-WO(Write-Once or commonly know as CD-R: recordable; this also includes "hybrid" spec for PhotoCD by Kodak)
		Part III: CD-RW (ReWritable)
White Book	Video CD	None
Blue Book	CD Extra	None

6. Les différents Systèmes de fichiers sur CD

Tous les formats de CD ne peuvent être lus par tous les systèmes d'exploitation ; cela dépend beaucoup du système de fichiers et de l'option « filenaming » employée lors de la création du disque. Si vous devez réaliser un disque lisible sur une majorité de systèmes d'exploitation, consultez la table ci-dessous.

File system/filename written:	Operating systems on which disc will be read
File system/filename written:	DOS	Windows 3.1	Windows 95	Windows NT 3.51	Windows NT 4.0
ISO 9660 8+3 chars	Yes	Yes	Yes	Yes	Yes
Any MS-DOS 8+3 chars	Yes	Yes	Yes	Yes	Yes
Joliet	Short name	Short name	Yes	No	Yes
Joliet (CD Creator 2.x)	No	No	Yes	No	Yes
Long filename	No	No	Yes		Yes
Romeo	No	No	Yes	Yes	Yes
UDF (Direct CD)	No	No	Yes, if Direct CD or UDF reader installed	No	Yes, if Direct CD or UDF reader installed
ISO 9660 Level 3 (DirectCD for Windows)	No	No	Yes		Yes

q Les différentes qualités de supports

L’éternelle discussion entre utilisateurs de graveur est « Quelle est la meilleure marque de CDR ? ».

Par expérience, il est difficile d’y répondre car il y a beaucoup trop de critères qui entrent la détermination de la « qualité ».

Un bonne gravure peut dépendre :

du type de couche photosensible du support ce qui induit un taux de réflexion plus ou moins bon,
de la vitesse de gravure et/ou de la qualité/puissance du faisceau laser,
du lecteur de CD qui lira le support ainsi créé,
du temps (les CDR/CDRW ne sont pas éternels et leurs caractéristiques changent dans le temps),
du type de données gravées (avec ou sans système de correction d’erreur),
de la « compatibilité » entre le support et le graveur,
des poussières,
du logiciel de gravure (bons ou mauvais réglages,…),
de Windows et de l’installation du logiciel de gravure (version APSI, pilotes,…),
de la puissance du PC (il faut un flux continu de données pour éviter une interruption définitive de la gravure)…

En règle générale, il faut tout d’abord utiliser des supports validés par les constructeurs. Si ces supports sont trop chers, essayez de trouver des supports de même couche photosensible. Des utilitaires comme CDRIdentifier (http://www.gum.de/cdrid/) permettent de déterminer le type de couche, ainsi que le fabriquant du support.

En effet, il n’existe que quelques couches photosensibles.

Cyanine (couleur VERT ou VERT/BLEU) © Taiyo Yuden
PhtaloCyanine (couleur OR/JAUNE) © Mitsue Toatsu Chemicals
Advanced PhtaloCyanine (couleur OR/JAUNE) © Mitsue Toatsu Chemicals
Azo/Azure (couleur GRIS/BLEU) © Verbatim
Mélange Cyanine et PhtaloCyanine (couleur VERT) © Kodak Japan

Il est à noter que la couleur n’est pas un critère de qualité ni de liaison directe avec le type de couche photosensible. Seul un logiciel comme CDRIdentifier peut certifier le type de couche.

Toutes les couches ne se valent pas :

CYANINE: La matière en elle même est BLEU mais l'ensemble des couches, dont une est OR(couche de réflexion), donne VERT. Bon marché, mais la réflexion est faible ainsi que le contraste ce qui peut entraîner des problèmes de lecture sur des vieux lecteurs CDROM. De plus, sa durée de vie est très faible, environ 10 ans.

PHTALOCYANINE: Première des matières à être apparue sur les CDR, elle possède une réflexion élevée et parfaitement utilisable sur de vieux lecteurs. Elle possède une durée de vie très longue, aux alentours de 100 ans.

AZO/AZURE: Dernières des matières à être employées, elle est BLEU comme les CDR VERT, mais la couche de réflexion est grise (au lieu de l'OR), ce qui donne une couleur BLEU/GRIS. Elle combine la qualité des deux autres, faible prix, réflexion élevée et durée de vie de 100 ans.

Source information : http://www.gravure-fr.com

Il est donc plus avantageux de prendre des CDR à base de PhtaloCyanine ou Azo/Azure. Plusieurs constructeurs proposent de tels CDR. Seul Verbatim commercialise des supports à base d’Azo/Azure.

Vous trouverez sur le site Web Anglais http://www.cdmediaworld.com une base de données très complète sur les différents supports du marché. Consultez également mon site http://www.e-wsc.com/informatique où vous trouverez un classement de différents supports de CDR.

q CDR 74 et CDR 80 : deux capacités pour les CDR.

On trouve sur le marché deux types de CDR :

Les CDR 74 min ou 650 Mo

Les CDR 80 min ou 700 Mo

Comme indiqué, un CDR 74 a une capacité de 74 minutes de musique maximale ou 650 Méga-octets en données informatiques contre 80 minutes d’audio et 700 Mo de données pour le CDR 80.

Les CDR les plus couramment vendus sont les CDR 74. Leur capacité est largement suffisante pour la plupart des travaux.

Dans un premier temps les CDR 80 n’étaient pas de bonne qualité, assez rares et plus chers que les CDR 74. Depuis quelques mois, les grandes marques de CDR proposent des CDR 80 au même prix et à la même qualité que les CDR 74. C’est à se demander s’il ne vaut pas mieux n’acheter que des CDR 80.

Mais attention ! Veuillez vérifier la compatibilité de votre graveur avec les CDR 80 (incompatibilité assez rare aujourd’hui).

Il existe aussi des CDRW 80 mais ils sont très rares.

Et demain ? Les constructeurs proposent déjà des CDR 99 mais leur compatibilité avec les graveurs actuels n’est pas totale.

q Les graveurs

1. Graveur Burn-Proof ou non ?

Est apparu, fin 2000, sur le marché des graveurs une nouvelle technologie : Burn-Proof © Sanyo (voir http://www.burn-proof.com).

Cette technologie permet de palier les problèmes de flux continus et constants des données transférées vers le graveur. Les graveurs « traditionnels », non Burn-Proof, requièrent un flux de donnés continu et constant afin de ne pas rompre la gravure. Dans la pratique, il est indispensable d’éviter de travailler pendant une gravure. Le choix de l’interface de connexion du graveur est alors important (voir ci-après).

L’arrivée du Burn-Proof est une révolution ! Graver sur un Celeron 333 en lançant une application lourde, voire même utiliser un scanner USB est possible ! Si l’arrivée des données sur le bus du graveur se stoppe, celui-ci se met en attente de données mais n’interrompt plus la gravure. Tout est maintenant possible…

La baisse des coûts permet de trouver sur le marché des graveurs burn-Proof à moins de 2000 FF.

2. Choix de l’interface de connexion

Il existe 4 types d’interface de connexion pour les graveurs :

IDE	SCSI
USB	Parallèle

Les plus répandus dans le monde PC sont l’IDE et le SCSI.

A chaque type correspond un mode de communication et connexion avec le PC :

IDE : Un PC possède, par défaut, 2 ports IDE ; chaque port IDE acceptant 2 périphériques, soit 4 éléments connectables. Les périphériques IDE sont de type interne. Généralement votre PC possède déjà 2 éléments IDE : le disque dur et le lecteur de CDRom. Vous pouvez donc ajouter un autre périphérique type graveur.
SCSI : Concurrent à l’IDE, le SCSI a toujours été le système de communication privilégié pour les hauts débits. Par défaut, un PC ne possède pas de port SCSI (ajout d’une carte SCSI entre 300 FF et 2000 FF suivant le modèle). Un port SCSI accepte 7 périphériques de type disque dur, lecteur de CDRom, scanner, streamer (sauvegarde à bandes), imprimante, … Les périphériques peuvent être internes ou externes.
USB : port récent dit « Plug-and-Play ». Non dédié à un type de périphérique. Pour connexion de scanner, appareil photo numérique, lecteur Zip,…
Parallèle : port au départ dédié pour l’impression. Ce port est aussi utilisé pour connecter des scanners.

Nous privilégierons la standardisation en choisissant un graveur IDE ou SCSI.

L’avantage de l’IDE est que vous n’avez pas à faire d’acquisition de carte supplémentaire. Le montage et la configuration est assez simple. Mais le port IDE nécessite une machine relativement puissante afin d’assurer un flux continu à l’entrée du graveur sauf dans le cas d’un graveur Burn-Proof.

Le port SCSI quand à lui, fait moins appel à la puissance brute du CPU mais ne vous dispense pas d’un flux continu à l’entrée du graveur. L’achat d’une carte SCSI est indispensable mais elle pourra servir pour la suite à la connexion d’un scanner. Certains logiciels de gravure ne fonctionnent correctement qu’avec un graveur SCSI en passant par les instructions APSI (partie du driver/pilote SCSI établissant la communication entre le système et le périphérique SCSI).

3. Vitesse de gravure

Le type de connexion ne différencie pas seulement les graveurs. Chaque constructeur propose des graveurs plus ou moins rapides en écriture sur CDR, sur CDRW et en lecture.

On notera dans une référence de graveur 3 nombres : rr/ww/cc

rr : indique la vitesse maximale d’écriture sur un support CDR. La vitesse en Koctet/seconde est calculée en multipliant ce nombre par 150 (150 Ko/s est la vitesse de base pour les CD audio). Ex : 12x150=1800 Ko/s = 1,76 Mo/s
ww : indique la vitesse maximale d’écriture sur un support CDRW. Même principe de calcul de vitesse que pour « rr ».
cc : indique la vitesse maximale de lecture d’un support pressé CD. Même principe de calcul de vitesse que pour « rr ».

Exercice :

Le graveur Yamaha 4416s est un graveur SCSI 4/4/16.

Calculez le temps qu’il faudra pour graver un CDR de données de 650 Mo.

___________________________________________________________________

Solution voir page 92

Il faut se méfier des vitesses annoncées par les constructeurs. J’ai remarqué de grosses différences entre la vitesse théorique et réelle.

Aux vitesses maximales sont associées des « sous-vitesses » ou vitesses intermédiaires de gravure. Elles permettent de palier un problème de puissance machine et donc de réduire le flux / débit nécessaire à fournir pour graver. Diminuer la vitesse de gravure permettra aussi de fiabiliser la gravure suivant les supports (certains supports ne sont pas certifiés à toutes les vitesses).

Exemples :

Le graveur Yamaha 4416s peut graver les CDR en 1x, 2x, 4x ; les CDRW en 1x, 2x, 4x.

Le graveur Plextor 12/4/32 peut graver les CDR en 2x, 4x, 8x, 12x ; les CDRW en 2x, 4x.

Le graveur Medion 9345 (HP8250i) peut graver les CDR en 2x, 4x ; les CDRW en 2x, 4x.

Le nombre de vitesses intermédiaires n’est pas un critère de choix sauf si le type de support de gravure n’accepte que des vitesses faibles. Mais dans ce cas, changez de support.

4. Mise à jour du graveur : firmware

Il arrive qu’il faille mettre à jour le Firmware (programme interne) du graveur afin de corriger certains bugs. Pour cela, visitez régulièrement le site du constructeur et suivez pas à pas la démarche à suivre. Mais attention, si vous réalisez une mise à jour incorrecte, cela entraîne la mort du graveur (un envoi au SAV du constructeur sera indispensable). Demandez à votre revendeur de réaliser cette manipulation.

5. Conclusion

Pour choisir un graveur, questionnez votre entourage, lisez les sites Web dédiés à la gravure (souvent en anglais), comparez les caractéristiques constructeurs à partir du Web. Sachez qu’un graveur est du consommable au même titre que les lecteurs de CDRom, la lentille laser a tendance à faiblir dans le temps (plus ou moins suivant les constructeurs et les modèles).

Dans la suite de ce support, nous utiliserons un graveur de marque Plextor (réputé pour sa grande fiabilité), interface SCSI, référence 12/4/32.

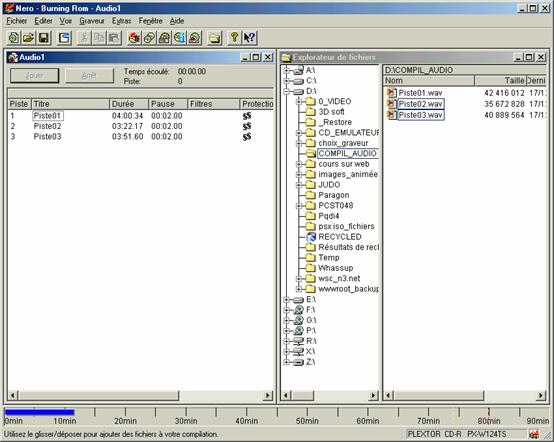

q Logiciel Nero 5.0

Nero est un logiciel très complet de gravure pour PC. Il fonctionne sous Windows 95/98/NT/2000/Me.

Si vous désirez le tester avant de l’acheter, dans le cas où il n’était pas fourni avec votre graveur, vous trouverez une version de démonstration (fonctionnelle à 100 % mais limitée dans le temps - généralement 1 mois) sur le site Web de l’éditeur http://www.ahead.de.

1. Installation de Nero 5

Nous allons aborder l’installation de la version CD.

Avant l’installation, comme toutes autres installations, fermez tous les autres applications.

A l’introduction du CD d’installation de Nero dans votre lecteur de CDRom, l’écran ci-contre apparaît.

Dans le cas contraire, lancez le programme Setup.exe depuis le CD d’installation Nero.

Cliquez sur l’option Nero

L’installation est en cours. Cliquez sur Suivant.

Lecture du contrat de licence, Cliquez sur OUI

Saisie des informations du propriétaire de la licence. Si vous avez une version de démo, il est inutile de saisir un N° de Série. Saisissez votre nom et société, puis le numéro de série indiqué sur la boite du CD d’installation de Nero (style 1234-1234-1234-1234-1234-1234). Le bouton Suivant devient actif lorsque les données sont correctement saisies. Cliquez sur Suivant.

Choix du type d’installation : Choisissez Personnalisée, puis cliquez sur Suivant.

Vérifiez les options de langues et éventuellement validez l’installation de la documentation (manuel) de Nero. Cliquez sur Suivant.

Ecran de confirmation des choix des composants (installation personnalisée) Cliquez sur Suivant

Installation en cours… Patientez…

Retour au menu principal. Quittez en cliquant sur le bouton Quitter.

Le programme d’installation de Nero vous demande si vous désirez redémarrer votre ordinateur. Cliquez sur l’option Oui puis le bouton OK. Windows redémarre… Nero est installé.

Nota : on entend beaucoup parler d’une incompatibilité entre Nero et EasyCD Creator d’Adaptec, ceci n’est pas exact. Seul les produits DirectCD d’Adaptec et Nero sont incompatibles. En effet DirectCD fait partie des produits qui transforme le graveur en disque amovible (voir InCD page 82), enfin du moins l’utilisation est identique (utilisation des fonctions de base de l’explorateur de Windows).

Lancer Nero avec DirectCD posera des problèmes si on ne désactive pas DirectCD avant. Mais il existe une solution simple : utiliser le produit de chez Ahead InCD (compatible avec DirectCD). InCD est fourni sur le CD d’installation de Nero. Ce support ne développera pas le fonctionnement d’InCD de Ahead.

2. Mise à jour de Nero

La société Ahead (éditeur de Nero) propose gratuitement et très régulièrement des mises à jour du logiciel Nero à partir du site Web http://www.ahead.de. Ces mises à jour sont souvent indispensables pour corriger quelques bugs.

Il est fort probable que la version du CD d’installation de Nero ne soit pas la dernière (dans notre cas 5.0.1.1). Il y a quelques chances pour qu’elle ne soit pas à 100 % optimisée pour notre graveur. Nous allons donc récupérer la mise à jour sur le site Web d’Ahead.

Lancez votre connexion Internet et allez sur le site http://www.ahead.de. Ce site est en anglais mais propose les mises à jour de Nero en langue française. Choisissez la version English

Au sommaire général, choisissez l’option Download Page

Dans le tableau de téléchargement, regardez Free Nero 5.0 Update

Cliquez sur le lien Ne5xxxxup.exe correspondant à la dernière mise à jour de Nero (dans notre cas Ne5024up.exe).

La boite de dialogue suivante apparaît. Si ce n’est pas le cas, faites un clic droit sur le lien précédent et choisissez Enregistrer la cible sous…

Choisissez le chemin de destination du téléchargement. Validez

Le transfert est en cours….

A la fin du téléchargement, exécutez le fichier ainsi récupéré : Nexxxxup.exe Dans un premier temps, les fichiers d’installation sont décompressés dans le répertoire temporaire du système (généralement WINDOWS\TEMP)

Le programme de mise à jour détecte automatiquement la présence de Nero. Cliquez sur le bouton Installer.

Comme pour l’installation complète de Nero, il vous sera demandé de redémarrer Windows. Faites le. La mise à jour est terminée.

Lancez Nero et faites A Propos de (menu Aide) afin de vérifier la version. Dans notre cas, nous lisons Version 5.0.2.4.

Il est aussi judicieux de supprimer le contenu du dossier temporaire de Windows car l’installateur de Nero n’a pas effacé ses fichiers (WINDOWS\TEMP\Nero.50)

La mise à jour est maintenant terminée.

Vérifiez régulièrement le site d’Ahead.

3. Premier lancement de Nero

Avertissement : Nous travaillerons sur la version 5.0.2.4 de Nero. Ceci peut entraîner quelques petites différences au niveau des copies d’écran.

Lancez Nero 5.

Par défaut, Nero lance l’assistant de gravure. Nous ne l’utiliserons pas dans ce support afin de mieux comprendre le fonctionnement d’un logiciel de gravure.

Désactivez l’assistant en cliquant sur le bouton fermer.

Nous ne détaillerons pas toutes les fonctions de Nero, pour cela consultez le manuel fourni.

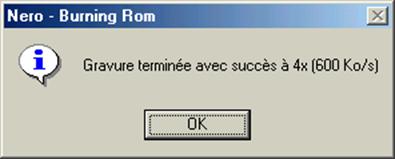

4. Création d’un CD-R/RW de données

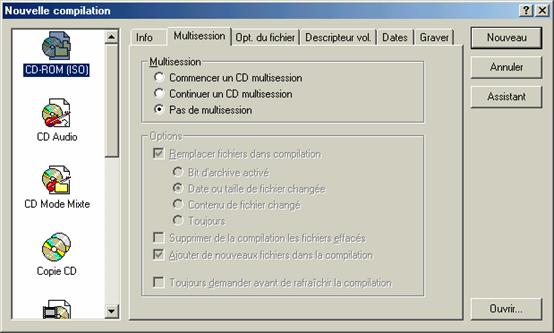

Nous allons créer notre premier CD. Pour cela nous choisissons comme support un CDRW (réutilisable).
